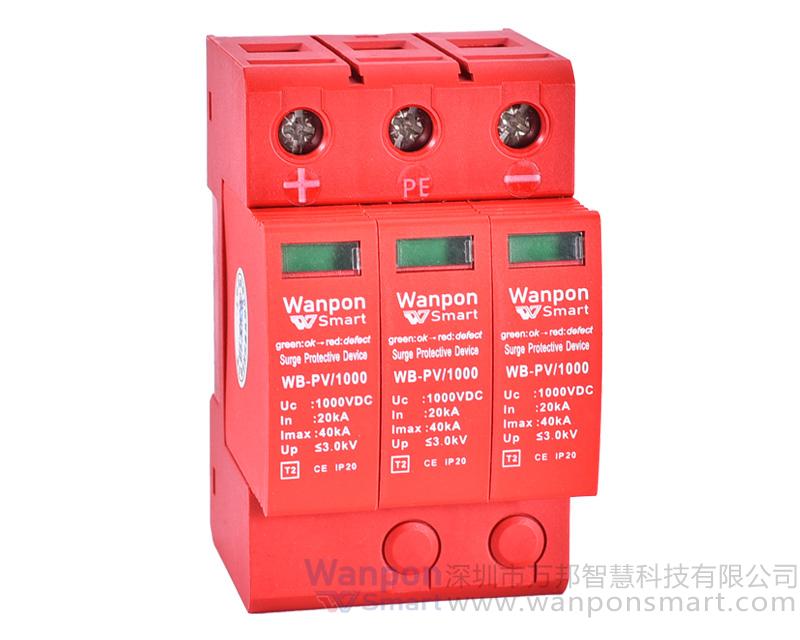

WB-PV 光伏直流電源防雷器
產品類別： WB-PV光伏直流電源防雷器
特性
★ 內置過熱斷路裝置，故障指示
★ 漏電流小，通流量大
★ 響應時間短，殘壓低
★ 可拔插模塊，防呆設計
產品描述
WB-PV 系列光伏直流電源防雷器依據 lEC 和 GB標準設計，適用于直流供電系統的電涌保護。可選擇具有抗故障的Y型全保護模式，廣泛應用于光伏匯流箱、逆變器、直流配電柜等設備。
產品適用范圍
1、光伏發電機及逆變器等設備
2、直流配電箱，供電設備

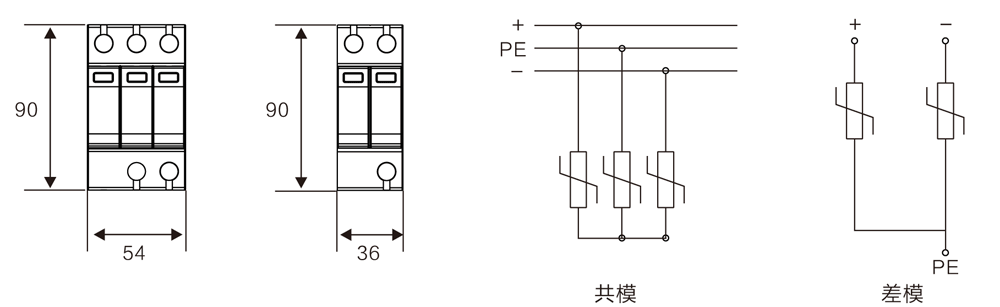

尺寸原理圖

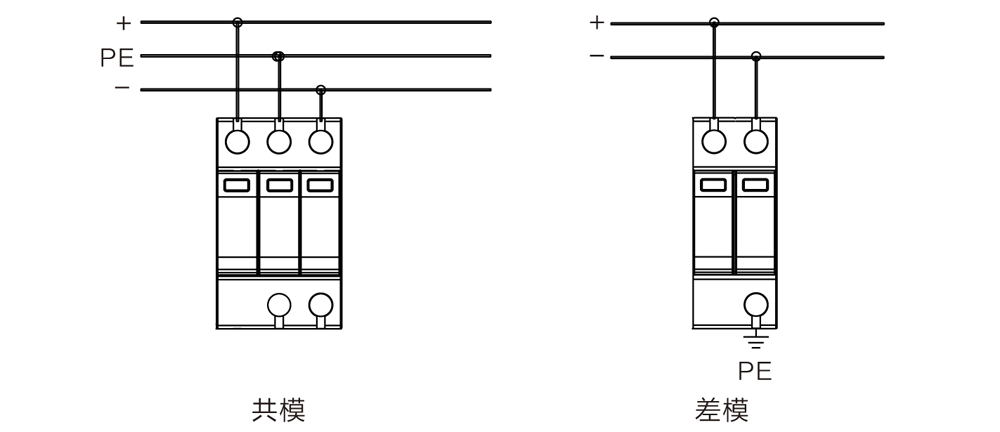

接線圖
安裝須知
一、安裝時請根據安裝示意圖所示連接,其中”+“正，” - “ 為負，PE為接地線。
二、安裝時必須切斷電源,嚴禁帶電操作,連接導線必須符合要求。
三、使用后應定期檢查,如防雷器發生故障,應及時更換。
四、防雷接地應符合防雷規范要求,接地線盡可能短且接地電阻應小于10Ω。

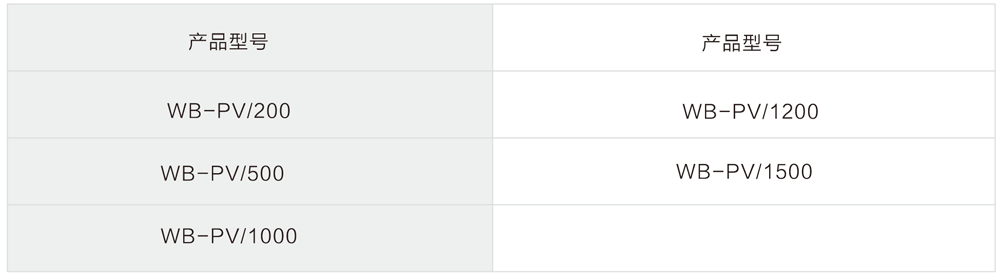

選型
