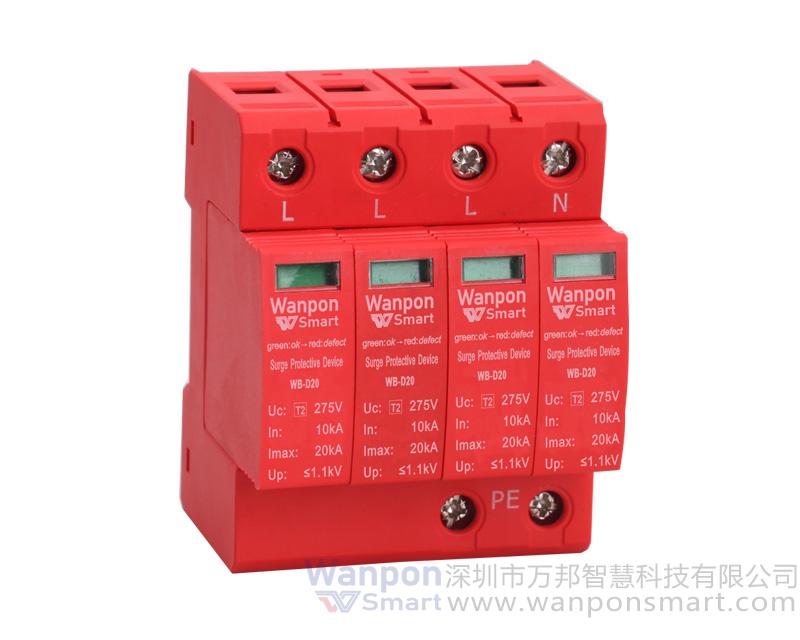

WB-D20 末級電源防雷器
產品類別： WB-D系列末級電源防雷器
特性
★ 內置過熱斷路裝置，故障指示
★ 漏電流小，通流量大
★ 響應時間短，殘壓低
★ 可拔插模塊，防呆設計
產品描述
WB-D 系列電源防雷器依據 lEC 和 GB標準設計,具有強大的泄放能力，共模 / 差模保護，熱脫扣裝置，安全性能高，適用于交/直流供電系統的末級保護，廣泛應用于雷電風險較高地區的電力、安防監控、交通、航空等領域的電涌保護。
產品適用范圍
1、機房重要設備電箱
2、交/直流供電設備、配電箱
3、電子信息系統柜

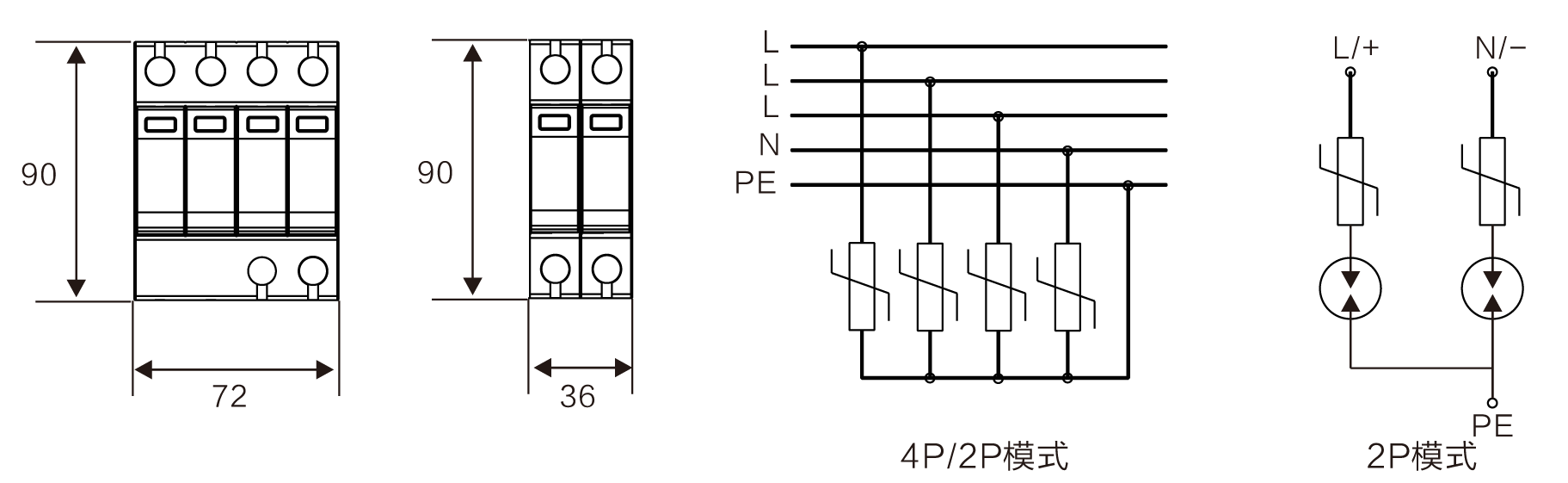

尺寸原理圖

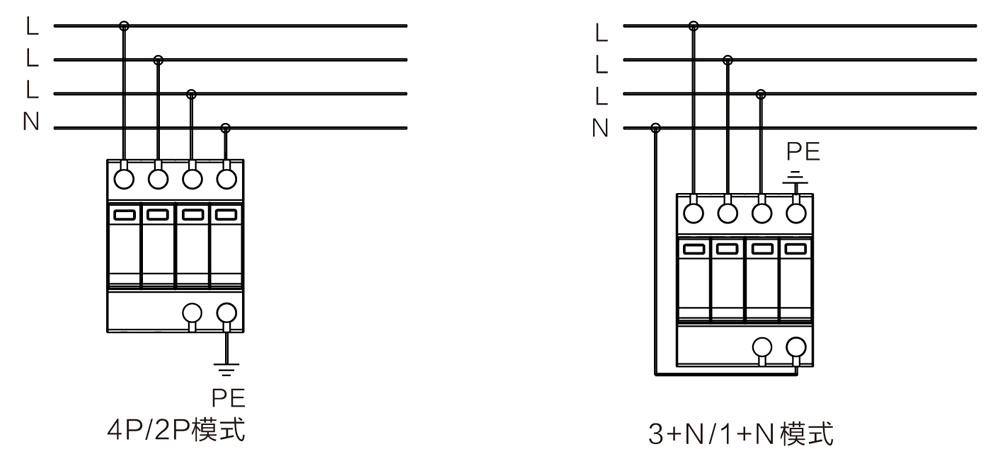

接線圖
安裝須知
一、安裝時請根據安裝示意圖所示連接,其中L1、L2、L3為相線,N為零線,PE為接地線。”+“正，” - “ 為負，PE為接地線。
二、安裝時必須切斷電源,嚴禁帶電操作,連接導線必須符合要求。
三、使用后應定期檢查,如防雷器發生故障,應及時更換。
四、防雷接地應符合防雷規范要求,接地線盡可能短且接地電阻應小于10Ω。

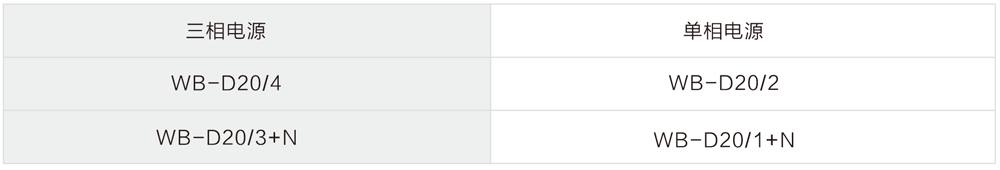

選型
