通信基站機房供電防雷解決方案
萬邦智慧 2021-01-06 1780
設計依據
YD/T 5098-2001 《通信局（站）雷電過電壓保護工程設計規范》
GB50057-2010《建筑物防雷設計規范》
GB50343-2004《建筑物電子信息系統防雷技術規范》
QX3-2000《氣象信息系統雷擊電磁脈沖防護規范》
GB18802《低壓配電系統的電涌保護器（SPD）》
IEC61312-1、2、3《雷電電磁脈沖的防護》
GB50169-92《電氣裝置安裝工程接地裝置施工及驗收規范》
GB50194-93《建設工程施工現場供用電安全規范》

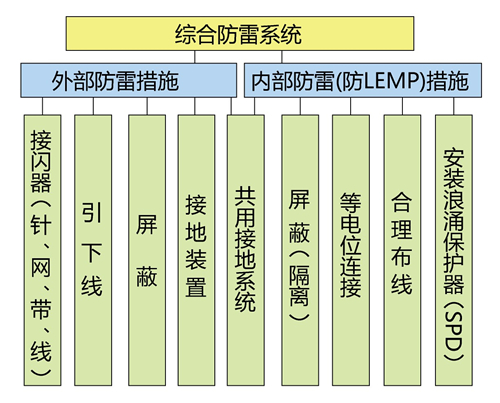

移動基站綜合防雷系統由外部防雷系統與內部防雷系統構成，外部防雷系統，由通信鐵塔、引下線及聯合地網構成，防止雷電直接對通信基站內設備造成損壞。內部防雷系統主要是雷電電磁脈沖防護，主要是在供電線、信號線以及天饋線防護。

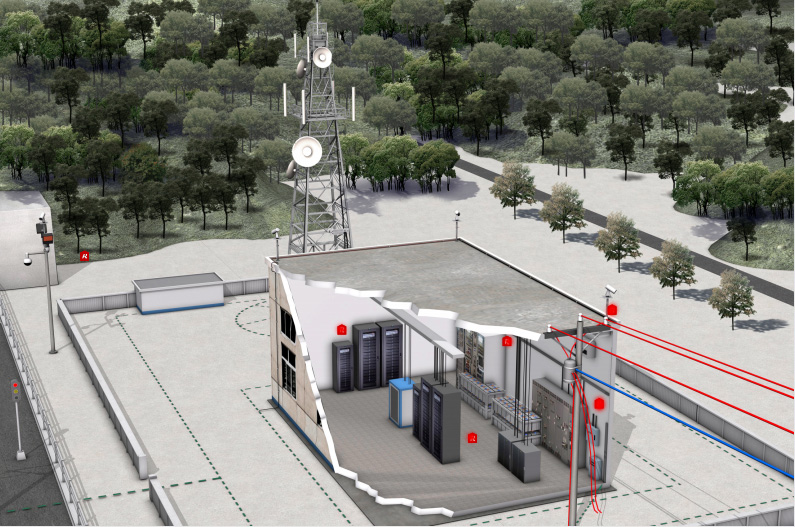

一、移動基站電源系統防雷
由于電力線從戶外較遠處到達戶內，雷擊時很可能會從交變的雷電磁場中穿過，從而在電力線上感應出很強的雷電流，此雷電流順著線纜到達室內設備，就會給設備帶來危害。在入戶前應換成鎧裝電纜地埋，或穿鋼管地埋，由于雷電流屬高頻電流，會產生很強的集膚效應，它會集聚在鎧裝層或鋼管上，通過與土壤接觸而對地泄放，由此減小進入室內的雷電流。然后在基站內部電源系統需要加裝多級電源防雷器。
1、基站總電源防雷
基站總電源處加裝在萬邦智慧電源防雷箱，120kA（8/20μs），用于保護通訊基站總電源，此防雷箱可以將雷電流過電壓絕大部分泄放到大地。
2、交流配電箱和開關電源柜防雷
在通訊基站交流配電柜及開關電源中安裝萬邦智慧60kA電源防雷器SPD，避免進入室內的雷電流給設備帶來?yè)p害。參數：60kA（8/20μs），能有效將殘壓限制在千伏以內，此級防雷器并聯安裝，對后接設備的功率不限。
3、直流電源系統防雷
在直流配電屏中安裝 萬邦智慧 48VDC電源防雷器40kA（8/20μs），能有效將殘壓限制在250V以內，此級防雷器并聯安裝，對后接設備的功率不限。
二、移動基站信號系統防雷
信號系統主要是交換機等數據信號防雷，需要加裝 萬邦智慧 網絡信號防雷器。
三、移動基站饋線系統防雷
饋線是從鐵塔引入基站內部，所以更容易感應出很強的雷電流，所以必須多點接地，泄放雷電流，同時應沿鐵塔中部布放，遠離鐵塔角。 此處應安裝 萬邦智慧 饋線避雷器，四分一波長天饋防雷器，能有效防護饋線雷擊損壞。
對于光纜，其金屬加強筋一般接到綜合柜內，所以應在柜內應將其固定在專用接地母排上，再用地線連接到室外排上，使雷電流通過室外排到達地網泄放到土壤中。另外，基站的鐵塔很容易遭受雷擊出現雷電流，產生強大的電磁場，尤其是鐵塔角，因?yàn)槭抢纂娏鲗?duì)地的泄放通道，通過的雷電流和產生的電磁場會更為強大，架空的電力線和光纜如果從塔角經過，會感應出很高的電動勢，進而給室內的設備造成損壞。
